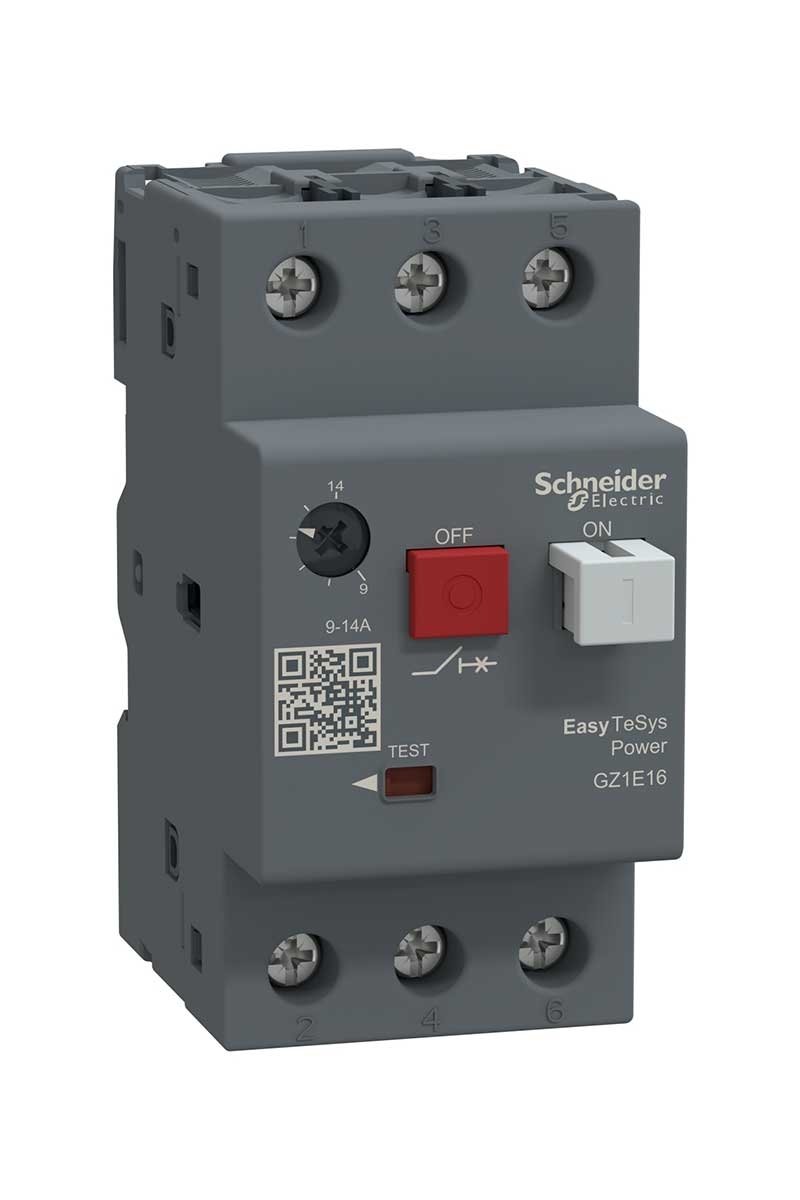

Schneider مفتاح حماية المحرك شنايدر Gz1 E16 9-14a

• مفتاح حماية المحرك من شنايدر سلسلة ميزات المنتج: EasyPact اسم المنتج: EasyPact TVS مجموعة المنتجات: GZ1E نوع المنتج أو المكون: قاطع الدائرة تطبيق الجهاز: تقنية وحدة رحلة المحرك: ملاءمة مغناطيسية حرارية للعزل: نعم مطابق لملحق IEC 60947-1 7. • 1. • 6 اللون: رمادي (RAL 7011) ميزات تكميلية تعريف القطب: 3P نوع الشبكة: تيار متردد فئة الاستخدام: AC-3 تردد الشبكة: 50/60 هرتز مطابق للمعيار IEC 60947-2 نوع التثبيت: مع مشابك مع براغي دعم التثبيت: سكة وضع التركيب: أي وضع قوة المحرك كيلووات: 5. • 5 كيلووات عند 400 فولت تيار متردد 60/50 هرتز 5. • 5 كيلووات عند 440 فولت تيار متردد 60/50 هرتز 9 كيلووات عند 500 فولت تيار متردد 60/50 هرتز 11 كيلووات عند 690 فولت تيار متردد 60/50 هرتز السعة : وحدة العناية المركزة: > = 100 كيلو أمبير عند 230/240 فولت تيار متردد 50/60 هرتز مطابقة للمواصفة IEC 60947-2 Icu: > = 100 كيلو أمبير عند 400/415 فولت تيار متردد 50/60 هرتز مطابقة للمواصفة IEC 60947-2 Icu: > = 100 كيلو أمبير عند 440 فولت تيار متردد 50/60 هرتز يتوافق مع IEC 60947-2 Icu: > = 100 كيلو أمبير عند 500 فولت تيار متردد 50/60 هرتز يتوافق مع IEC 60947-2 Icu: > = 100 كيلو أمبير عند 690 فولت تيار متردد 50/60 هرتز المطابقة للمعيار IEC 60947-2 [Ics] قدرة كسر الدائرة القصيرة للخدمة الاسمية: 100% عند 230/240 فولت تيار متردد 50/60 هرتز المطابقة للمعيار IEC 60947-2 75% – عند 690 فولت تيار متردد 50/60 هرتز المطابقة للمواصفة IEC 60947 -2 50% عند 400/415 فولت تيار متردد 50/60 هرتز يتوافق مع IEC 60947-2 50% عند 440 فولت تيار متردد 50/60 هرتز يتوافق مع IEC 60947-2 75% عند 500 فولت تيار متردد 50/60 هرتز يتوافق مع IEC 60947 -2 نوع التحكم: زر تشغيل/إيقاف نطاق تعديل الحماية الحرارية: 9. • . • . • 14 أمبير تيار التعثر المغناطيسي: 170 أمبير [Ue] جهد التشغيل الاسمي: 690 فولت تيار متردد 50/60 هرتز مطابق لجهد العزل الاسمي IEC 60947-2 [Ui] : 690 فولت تيار متردد 60/50 هرتز مطابق للمعيار IEC 60947-2 [Uimp] جهد تحمل النبض الاسمي: 6 كيلو فولت مطابق للمعيار IEC 60947-2 تبديد الطاقة: 2,5 وات (لكل قطب) التحمل الميكانيكي: 100000 دورة التحمل الكهربائي: تيار متردد -3 لمدة 100000 دورة الحد الأقصى لمعدل التشغيل: 25 دورة/ساعة التوصيلات – الأطراف: أطراف المشبك اللولبي 2 1. • . • . • 6 مم² – صلابة الكابل: أطراف المشبك اللولبي الصلبة 2 1. • 5. • . • . • 6 مم² – صلابة الكابل: مرن بدون نهاية الكابل مشبك لولبي أطراف توصيل 2 1…4 مم² – صلابة الكابل: مرن مع نهاية الكابل الارتفاع: 89 مم العرض: 44. • 5 مم العمق: 78 مم وزن المنتج: 0. • 26 كجم معايير الظروف المحيطة: IEC 60947-4 IEC 60947-2 الصيانة الوقائية: درجة TH IP الحماية: IP20 مطابقة للمواصفة IEC 60529 درجة حرارة الهواء المحيط للتشغيل: -20. • . • . • 60 درجة مئوية ظروف التخزين المحيطة: -40. • . • . • 80 درجة مئوية مقاومة الحريق: 960 درجة مئوية مطابقة للمواصفة IEC 60695-2-1 ارتفاع العمل: 2000 م
