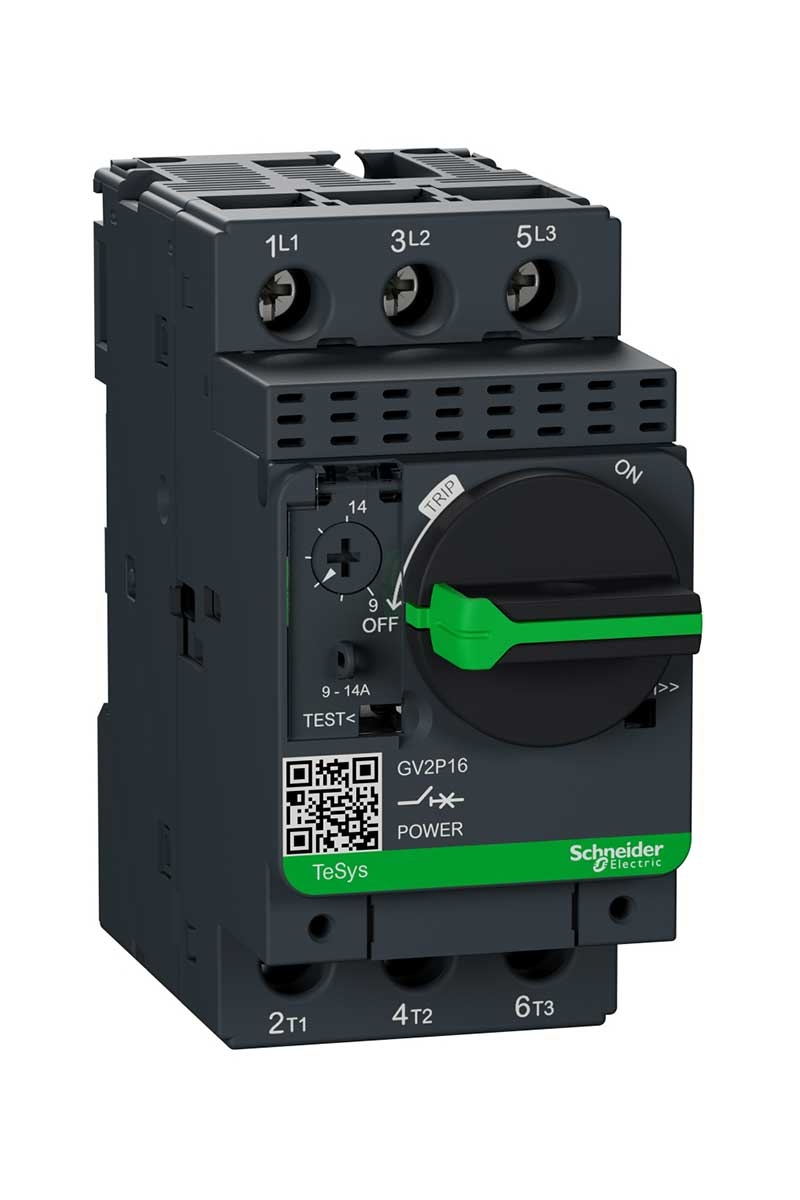

Schneider مفتاح حماية المحرك شنايدر Gv2-p16

• مفتاح حماية المحرك من شنايدر ميزات المنتج سلسلة المنتج: سلسلة TeSys GV2: سلسلة TeSys TeSys Deca مجموعة المنتجات: GV2P اسم المنتج: TeSys GV2 TeSys Deca نوع المنتج أو المكون: قاطع الدائرة تطبيق الجهاز: تقنية وحدة رحلة المحرك: عمود ميزات تكميلية مغناطيسية حرارية التعريف: 3P نوع الشبكة: تيار متردد فئة الاستخدام: AC-3 مطابق للمواصفة IEC 60947-4-1 الفئة A مطابق للمواصفة IEC 60947-2 تردد الشبكة: 50/60 هرتز مطابق للمواصفة IEC 60947-4-1 وضع التثبيت: 35 مم متماثل سكة DIN: مع مشابك اللوحة: مع براغي (مع 2 × براغي M4) وضع التشغيل: في أي وضع قوة المحرك كيلووات: 5. • 5 كيلووات عند 400/415 فولت تيار متردد 60/50 هرتز 7. • 5 كيلووات عند 500 فولت تيار متردد 60/50 هرتز 9 كيلووات عند 690 فولت تيار متردد 60/50 هرتز 11 كيلو وات عند 690 فولت تيار متردد 60/50 هرتز قدرة القطع: 100 كيلو أمبير وحدة تبريد عند 230/240 فولت تيار متردد 60/50 هرتز مطابقة للمواصفة IEC 60947-2 100 كيلو أمبير وحدة معالجة مركزية عند 400/415 فولت تيار متردد 50/ 60 هرتز يتوافق مع IEC 60947-2 50 كيلو أمبير وحدة معالجة مركزية عند 440 فولت تيار متردد 50/60 هرتز يتوافق مع IEC 60947-2 6 كيلو أمبير وحدة معالجة مركزية عند 690 فولت تيار متردد 50/60 هرتز يتوافق مع IEC 60947-2 42 كيلو أمبير وحدة معالجة مركزية عند 500 فولت تيار متردد 50 /60 هرتز يتوافق مع IEC 60947-2 [Ics] قدرة كسر الدائرة القصيرة للخدمة الاسمية: 100% عند 690 فولت تيار متردد 50/60 هرتز يتوافق مع IEC 60947-2 100% عند 230/240 فولت تيار متردد 50/60 هرتز يتوافق مع IEC 60947-2 100% عند 400/415 فولت تيار متردد 50/60 هرتز يتوافق مع IEC 60947-2 75% عند 500 فولت تيار متردد 50/60 هرتز يتوافق مع IEC 60947-2 75% عند 440 فولت تيار متردد 50/60 هرتز يتوافق مع IEC 60947-2 نوع التحكم: مقبض دوار [في] التيار الاسمي: 14 أمبير نطاق الإعداد الحراري: 9. • . • . • 14 أمبير تيار التعثر المغناطيسي: 170 أمبير جهد التشغيل الاسمي: 690 فولت تيار متردد 50/60 هرتز مطابق للمواصفة IEC 60947- 2 [Ui] جهد العزل الاسمي: 690 فولت تيار متردد 50/60 هرتز مطابق للمواصفة IEC 60947-2 [Ith] التيار الحراري الخارجي التقليدي: 14 A ‘ مطابق للمواصفة IEC 60947-4-1 [Uimp] جهد تحمل النبض الاسمي: 6 كيلو فولت مطابق للمعيار IEC 60947-2 تبديد الطاقة لكل قطب: 2. • 5 وات التحمل الميكانيكي: 100000 دورة التحمل الكهربائي: 100000 دورة لـ AC-3 عند 440 فولت الحد الأقصى لمعدل العمل: 25 دورة/ساعة الواجب المقدر: متواصل مطابق للمعيار IEC 60947-4-1 عزم الدوران المشدود: أعلى من 1. • 7 نيوتن متر من أطراف المشبك اللولبي التوافق مع العزل: نعم يتوافق مع IEC 60947-1 حساسية خطأ الطور: نعم يتوافق مع IEC 60947 -4-1 الارتفاع: 89 مم العرض: 45 مم العمق: 97 مم اللون: رمادي داكن صديق للبيئة الشروط المعايير: EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22. • 2 No 60947 -4-1 شهادات المنتج: IECEE CB Scheme UL CSA CCC EAC ATEX BV LROS (سجل Lloyds of الشحن) DNV-GL RINA UKCA الصيانة الوقائية: درجة الحماية TH IP: IP20 المطابقة للمعيار IEC 60529 IK درجة الحماية: IK04 الهواء المحيط لدرجة حرارة التشغيل: -20. • . • . • 60 درجة مئوية ظروف التخزين المحيطة: -40. • . • . • 80 درجة مئوية حريق المقاومة: 960 درجة مئوية مطابقة للمواصفة IEC 60695-2-1 ارتفاع العمل: 2000 م
