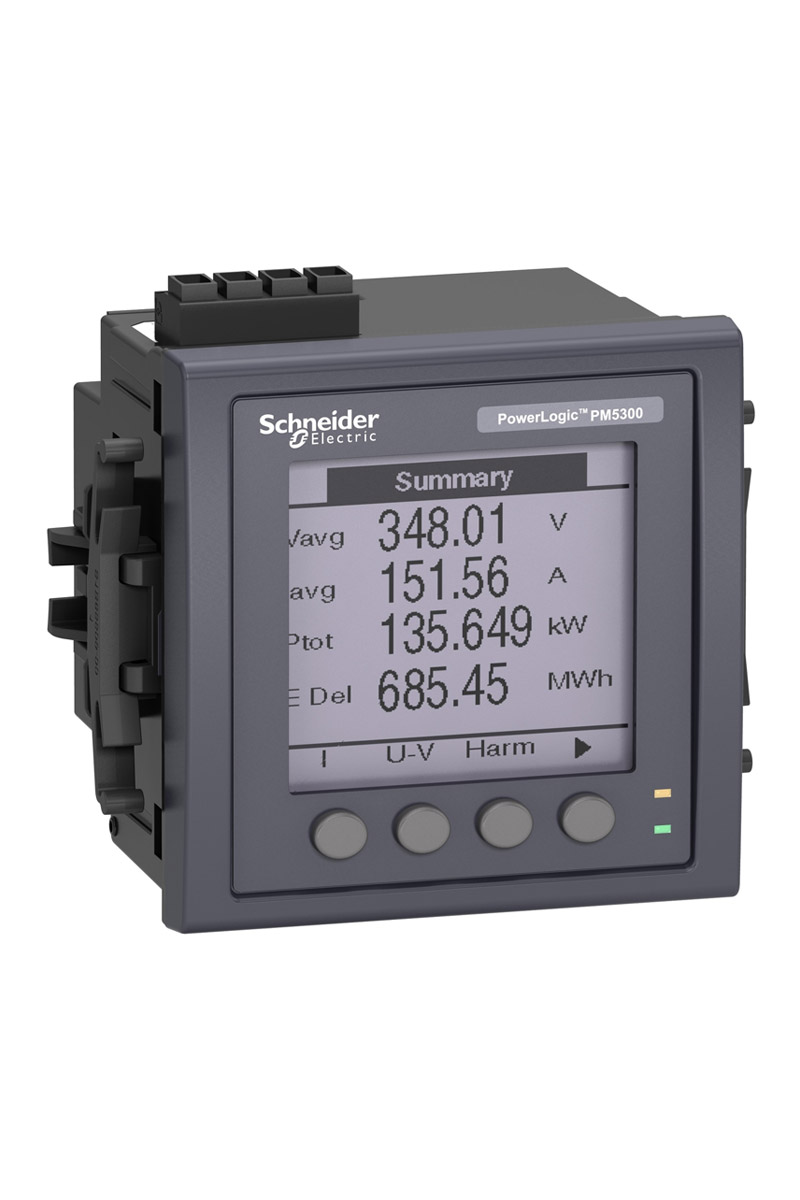

Schneider شنايدر Metsepm5310 محلل الطاقة

• سلسلة ميزات منتج Schneider Energy Analyzer: PowerLogic اسم المنتج: PowerLogic PM5000 مجموعة المنتجات: PM5310 نوع المنتج أو المكون: مقياس الطاقة الميزات التكميلية تحليل جودة الطاقة: حتى التوافقي الحادي والثلاثين تطبيق الجهاز: مراقبة الطاقة متعددة التعريفات نوع القياس: الجهد الحالي التردد عامل الطاقة الطاقة الطاقة النشطة والمتفاعلة جهد الإمداد: 100. • . • . • 415 فولت تيار متردد 45. • . • . • 65 هرتز 125. • . • . • 250 فولت تيار مستمر تردد الشبكة: 50 هرتز 60 هرتز [في] التيار الاسمي: 1 أمبير 5 أمبير نوع الشبكة: 1P + N 3P 3P + N استهلاك الطاقة في VA: 10 VA عند 415 فولت الإشارات المحلية: 80 مللي ثانية 120 فولت تيار متردد نموذجي 100 مللي ثانية 230 فولت تيار متردد نموذجي 100 مللي ثانية 415 فولت تيار متردد نموذجي نوع العرض: شاشة LCD بإضاءة خلفية دقة العرض: 128 × 128 بكسل معدل أخذ العينات: 64 عينة لكل دورة قياس التيار: 10. • . • . • 9000 مللي أمبير نوع الإدخال التناظري: الجهد (المقاومة 5 ميجا أوم) التيار (المقاومة 0. • 3 مللي أوم) قياس الجهد: 35. • . • . • 690 فولت تيار متردد 45. • . • . • 65 هرتز بين المراحل 20…400 فولت تيار متردد 45…65 هرتز بين الطور والمحايد نطاق قياس التردد: 45…65 هرتز عدد المداخل: 2 رقمي دقة القياس: الطاقة النشطة +/- 0. • 5% الطاقة التفاعلية +/- 2% الطاقة النشطة +/- 0. • 5 ٪ الطاقة الظاهرة +/- 0. • 5% التردد +/- 0. • 05% عامل الطاقة +/- 0. • 005 التيار +/- 0. • 5% الجهد +/- 0. • 5% فئة الدقة: فئة 0. • 5S الطاقة النشطة المطابقة للمواصفة IEC 62053-22 عدد المخارج: 2 المعلومات المعروضة رقميًا: التعريفة (4) بروتوكول منفذ الاتصال: Modbus RTU وASCII عند 9. • 6 و19. • 2 و38. • 4 كيلو باود زوجي/فردي أو لا شيء – سلكان، عزل 2500 فولت JBUS دعم منفذ الاتصال: RS485 تسجيل البيانات: سجلات الأحداث الحد الأدنى/الحد الأقصى القيم اللحظية سجلات الإنذار سجلات البيانات الطابع الزمني سجلات الصيانة سعة الذاكرة: 256 كيلو بايت التوصيلات – المحطات: دائرة الجهد: كتلة طرفية لولبية 4 دائرة التحكم: كتلة طرفية لولبية 2 المحول الحالي: كتلة طرفية لولبية 6 دائرة الإدخال / الإخراج: كتلة طرفية لولبية 6 خرج التتابع : كتلة طرفية لولبية 4 شبكة إيثرنت: موصل RJ45 نوع التركيب: مثبت متساطح دعم التثبيت: معايير الإسكان: EN 50470-3 IEC 62053-24 IEC 60529 EN 50470-1 UL 61010-1 IEC 62053-22 IEC 61557-12 شهادات المنتج: مطابق إلى CE IEC 61010-1 مطابق لمعيار CULus UL 61010-1 العرض: 96 مم العمق: 72 مم الارتفاع: 96 مم وزن المنتج: 430 جم الظروف البيئية التوافق الكهرومغناطيسي: حدود انبعاثات التيارات التوافقية فئة A المطابقة للمواصفة IEC 61000-3- 2 مستوى التفريغ الكهروستاتيكي 4 المطابق للمواصفة IEC 61000-4-2 اضطرابات التردد اللاسلكي الموصلة المتوافقة مع المستوى 3 IEC 61000-4-6 المجال المغناطيسي عند تردد الطاقة المطابق للمستوى 4 IEC 61000 -4-8 فئة الانبعاثات الموصلة والمشعّة B المتوافقة مع EN 55022 درجة الحماية IP: الأمام: IP52 مطابق للمواصفة IEC 60529 السكن: IP30 مطابق للمواصفة IEC 60529 الرطوبة النسبية: 5. • . • . • 95% عند 50 درجة مئوية درجة التلوث: 2 درجة حرارة الهواء المحيط للتشغيل: -25. • . • . • 70 درجة مئوية ظروف التخزين المحيطة : -40…85 درجة مئوية علو العمل: 2000 م
