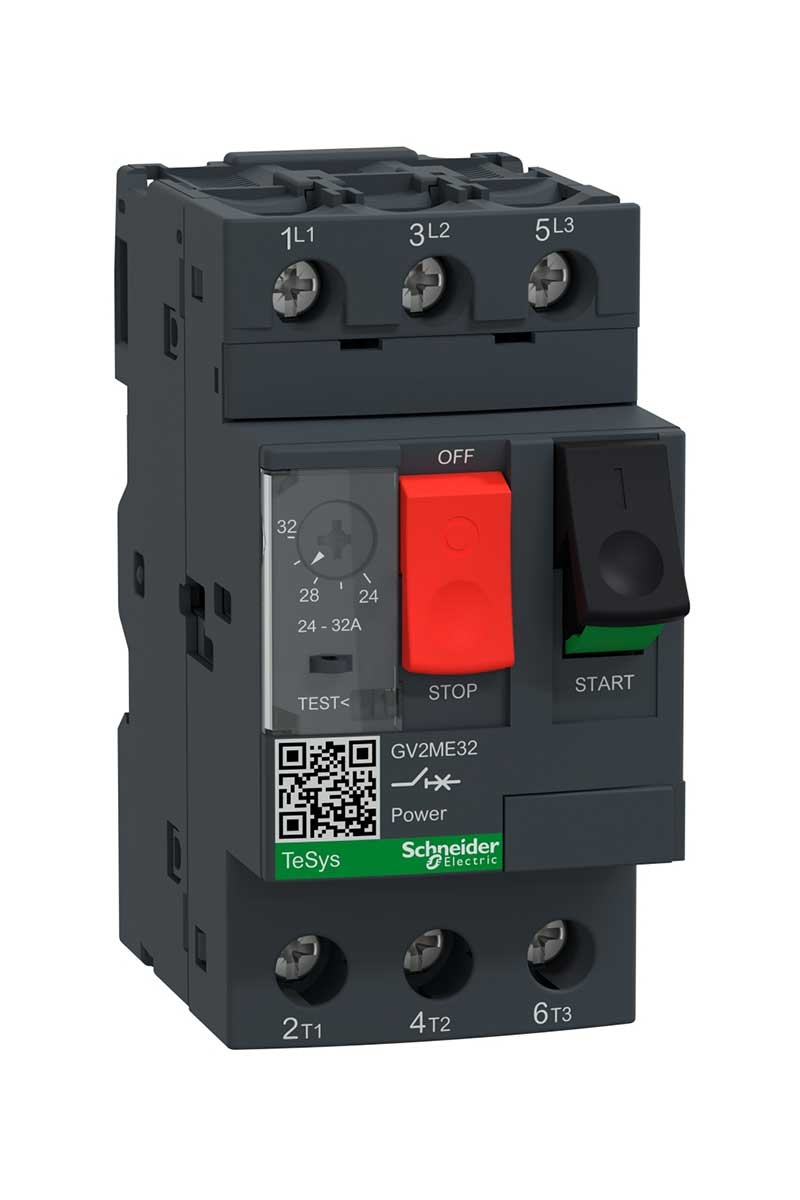

Schneider شنايدر Gv2-me32 24-32a مفتاح حماية المحرك

• مفتاح حماية المحرك من شنايدر ميزات المنتج سلسلة المنتج: سلسلة TeSys GV2: سلسلة TeSys TeSys Deca مجموعة المنتجات: GV2ME اسم المنتج: TeSys GV2 TeSys Deca نوع المنتج أو المكون: قاطع الدائرة تطبيق الجهاز: تقنية وحدة رحلة المحرك: عمود ميزات تكميلية مغناطيسية حرارية التعريف: 3P نوع الشبكة: تيار متردد فئة الاستخدام: AC-3 مطابق للمواصفة IEC 60947-4-1 الفئة A مطابق للمواصفة IEC 60947-2 تردد الشبكة: 50/60 هرتز مطابق للمواصفة IEC 60947-4-1 وضع التثبيت: 35 مم متماثل سكة DIN: مع مشبك اللوحة: مع برغي (مع لوحة محول) موضع التشغيل: أي وضع قوة المحرك كيلووات: 15 كيلووات عند 400/415 فولت تيار متردد 60/50 هرتز 18,5 كيلووات عند 500 فولت تيار متردد 60/50 هرتز 22 كيلووات عند 690 فولت تيار متردد 60/50 هرتز سعة القطع: 3 كيلو أمبير وحدة تبريد عند 690 فولت تيار متردد 60/50 هرتز مطابقة للمواصفة IEC 60947-2 50 كيلو أمبير وحدة تبريد عند 230/240 فولت تيار متردد 60/50 هرتز مطابقة للمواصفة IEC 60947- 2 6 كيلو أمبير وحدة معالجة مركزية عند 440 فولت تيار متردد 60/50 هرتز يتوافق مع IEC 60947-2 4 كيلو أمبير وحدة العناية المركزة عند 500 فولت تيار متردد 60/50 هرتز يتوافق مع IEC 60947-2 10 كيلو أمبير وحدة العناية المركزة عند 400/415 فولت تيار متردد 50/60 هرتز يتوافق مع IEC 60947-2 [ Ics] قدرة كسر الدائرة القصيرة للخدمة الاسمية: 100% عند 230/240 فولت تيار متردد 50/60 هرتز مطابقة للمواصفة IEC 60947-2 75% عند 690 فولت تيار متردد 50/60 هرتز مطابقة للمواصفة IEC 60947-2 75% عند 500 فولت تيار متردد 50/60 هرتز يتوافق مع IEC 60947-2 50% عند 400/415 فولت تيار متردد 50/60 هرتز يتوافق مع IEC 60947-2 50% عند 440 فولت تيار متردد 50/60 هرتز يتوافق مع IEC 60947-2 نوع التحكم: تشغيل/إيقاف زر [في] التيار الاسمي: 32 أمبير نطاق الإعداد الحراري: 24. • . • . • 32 أمبير تيار التحويل المغناطيسي: 416 أمبير [Ue] جهد التشغيل الاسمي: 690 فولت تيار متردد 50/60 هرتز ‘مطابق لجهد العزل الاسمي IEC 60947-2 [Ui] : 690 فولت تيار متردد 50/60 هرتز يتوافق مع IEC 60947-2 [Ith] التيار الحراري الكلاسيكي في الهواء الطلق: 32 أمبير يتوافق مع IEC 60947-4-1 [Uimp] الجهد الاسمي لمقاومة التأثير: 6 كيلو فولت يتوافق مع IEC 60947-2 تبديد الطاقة لكل عمود: 2. • 5 وات التحمل الميكانيكي: 100000 دورة التحمل الكهربائي: 100000 دورة لـ AC-3 عند 440 فولت الحد الأقصى لمعدل العمل: 25 دورة/ساعة الواجب المقدر: مستمر ‘مطابق للمعيار IEC 60947-4-1 عزم الدوران: مشبك لولبي أطراف أكثر من 1. • 7 نيوتن متر التوافق مع العزل: نعم مطابقة للمعيار IEC 60947-1 حساسية خطأ الطور: نعم مطابقة للمعيار IEC 60947-4-1 الارتفاع: 89 مم العرض: 45 مم العمق: 78. • 5 مم وزن المنتج: 0. • 26 كجم اللون: رمادي غامق صديق للبيئة معايير الشروط: EN/IEC 60947-2 EN/IEC 60947-4-1 CSA C22. • 2 No 60947-4-1 UL 60947-4-1 شهادات المنتج: IECEE CB Scheme UL CSA CCC EAC ATEX BV LROS (سجل Lloyds of الشحن) DNV-GL RINA UKCA الصيانة الوقائية: درجة الحماية TH IP: IP20 المطابقة للمعيار IEC 60529 IK درجة الحماية: IK04 درجة حرارة الهواء المحيط للتشغيل: -20. • . • . • 60 درجة مئوية ظروف التخزين المحيطة: -40. • . • . • 80 درجة مئوية حريق المقاومة: 960 درجة مئوية مطابقة للمواصفة IEC 60695-2-1 ارتفاع العمل: 2000 م
