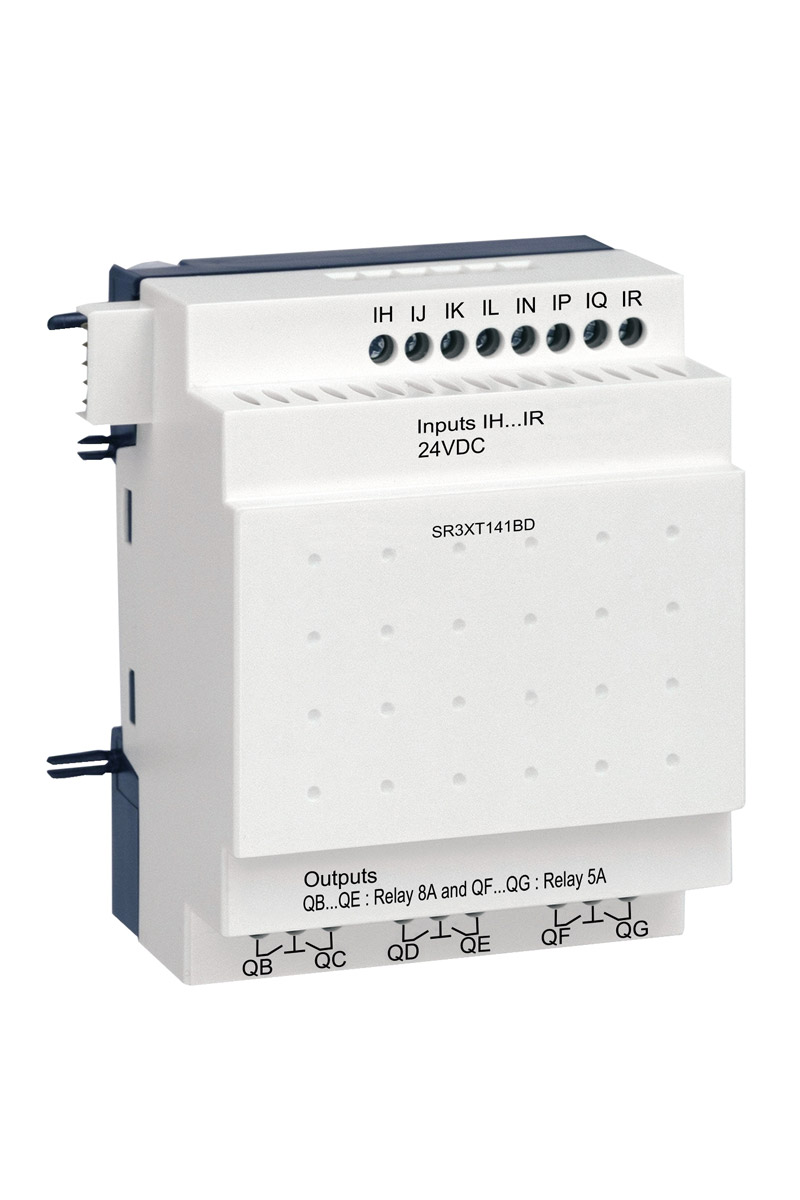

شنايدر Sr3-xt141bd 8 مدخل 6 مخرج Zelio Logic Smart Relay

ميزات منتج Schneider Smart Relay سلسلة المنتجات: Zelio Logic نوع المنتج أو المكون: وحدة تمديد الإدخال / الإخراج الرقمية الميزات التكميلية عدد خطوط نظام التحكم: برمجة السلم مع 120 وقت الدورة: 6؟90 مللي ثانية وقت النسخ الاحتياطي: 10 سنوات عند 25 انحراف الساعة C: 12 دقيقة/سنة عند 0.55 درجة مئوية عناصر التحكم: ذاكرة البرنامج في كل مرة يتم فيها تطبيق الطاقة [الولايات المتحدة] جهد الإمداد الاسمي: 24 فولت تيار مستمر حدود جهد الإمداد: 19.2؟30 فولت حماية القطبية العكسية: مع رقم الإدخال الرقمي : 8 مطابق للمعيار EN/IEC 61131-2 النوع 1 نوع الإدخال الرقمي: مقاوم جهد الإدخال الرقمي: 24 فولت تيار مستمر تيار الإدخال الرقمي: 4 مللي أمبير تردد العد: 1 كيلو هرتز لحالة جهد الإدخال الرقمي 1 مضمون: > = I1 لـ 15 فولت …IA وIH…دائرة الإدخال الرقمية IR IB…IG تستخدم كدوائر إدخال منفصلة لـ > = 15 فولت حالة الجهد 0 مضمونة: = 2.2 مللي أمبير (I1…IA وIH…IR دائرة الإدخال الرقمية) الحالة الحالية 0 مضمونة: = 10 مللي أمبير عند 12 فولت (خرج التتابع) سرعة التشغيل بالهرتز: خرج التتابع لـ خرج مرحل 0.1 هرتز (عند Ie) لمدة 10 هرتز (بدون تحميل) المتانة الميكانيكية: 10000000 دورة لإخراج المرحل [Uimp] الجهد الكهربي الاسمي لتحمل الجهد: 4 كيلو فولت يتوافق مع EN/IEC 60947-1 وEN/IEC 60664-1 زمن الاستجابة : 10 مللي ثانية (الحالة 0 إلى الحالة 1) لإخراج التتابع 5 مللي ثانية (الحالة 1′ إلى الحالة 0) التوصيلات – المحطات الطرفية: أطراف لولبية، 1 × 0.25…1 × 2.5 مم؟ (AWG 24…AWG 14) أطراف براغي مرنة مع أطراف كابل، 2 × 0.25 …2 × 0.75 مم؟ (AWG 24…AWG 18) أطراف براغي مرنة بأطراف كابل، 1 × 0.2…1 × 2.5 مم؟ (AWG 25…AWG 14) أطراف لولبية شبه صلبة، 1 × 0.2…1 × 2.5 مم؟ (AWG 25…AWG 14) أطراف براغي صلبة، 2 × 0.2…2 × 1.5 مم؟ (AWG 24…AWG 16) عزم ربط ثابت: 0.5 نيوتن متر فئة الجهد الزائد: III يتوافق مع EN/IEC 60664-1 وزن المنتج: 0.22 كجم الظروف البيئية شهادات المنتج: C-Tick UL GL CSA معايير GOST: EN/IEC 61000 -4 -11 EN/IEC 61000-4-6 المستوى 3 EN/IEC 60068-2-27 Ea EN/IEC 60068-2-6 Fc EN/IEC 61000-4-3 EN/IEC 61000-4-4 المستوى 3 EN/ IEC 61000-4-5 EN/IEC 61000-4-12 EN/IEC 61000-4-2 المستوى 3 درجة حماية IP: IP20 مطابق للمعيار IEC 60529 (كتلة طرفية) IP40 مطابق للمعيار IEC 60529 (اللوحة الأمامية) بيئي المواصفات: توافق EMC مع توجيه EN/IEC 61000-6-2 EMC يتوافق مع توجيه EN/IEC 61000-6-3 EMC توجيه EN/IEC 61000-6-4 EMC يتوافق مع توجيه EN/IEC 61131-2 المنطقة B توجيه الجهد المنخفض مطابقة لـ EN/IEC 61131-2 الانقطاع المشع/الموصل: الفئة B المطابقة لـ EN 55022-11 المجموعة 1 درجة التلوث: 2 المطابقة لـ EN/IEC 61131-2 درجة حرارة الهواء المحيط للتشغيل: -20?40 درجة مئوية في حاوية غير مهواة ‘ مطابق للمواصفة IEC 60068-2-1 وIEC 60068-2-2 -20?55 درجة مئوية مطابق للمواصفة IEC 60068-2-1 وIEC 60068-2-2 ظروف التخزين المحيطة: -40?70 درجة مئوية ارتفاع العمل: 2000 م الحد الأقصى لارتفاع النقل: 3048 م الرطوبة النسبية: 95% بدون تكثيف أو تقطر ماء
