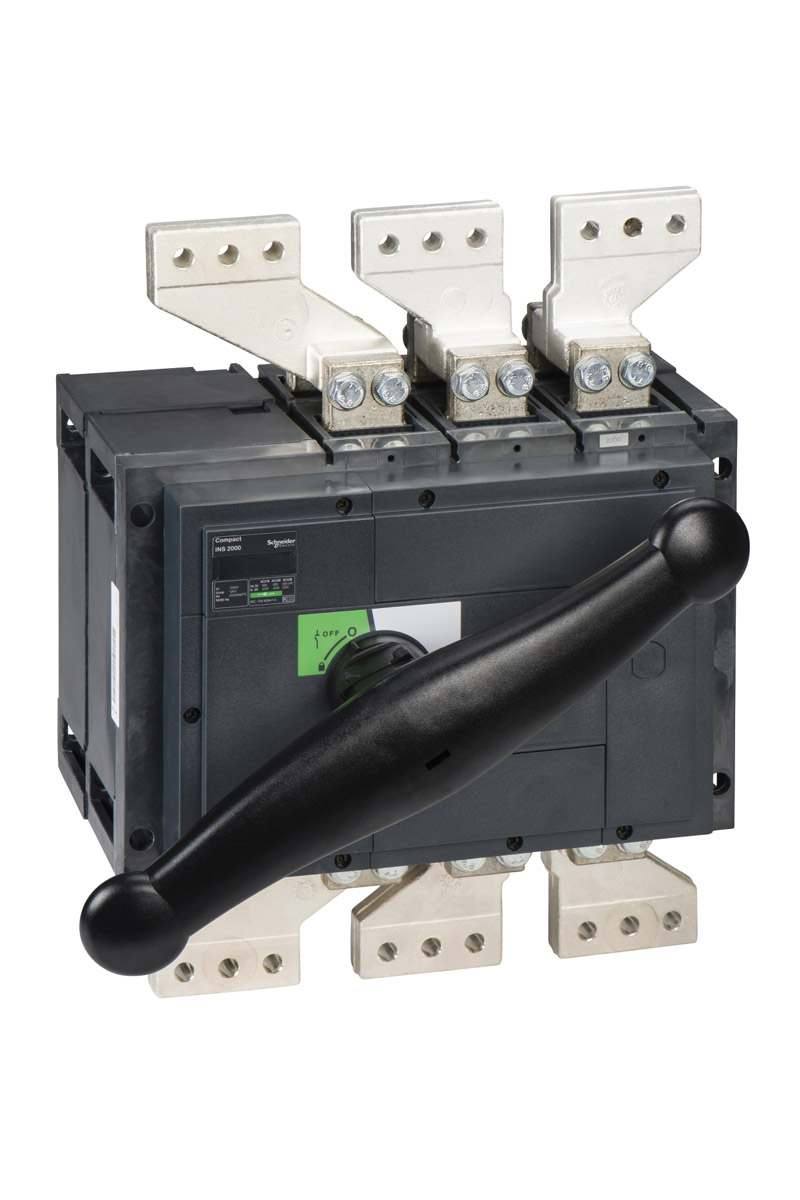

شنايدر 31338 105ka 2000a قواطع تحميل

• سلسلة ميزات منتج Schneider Load Breaker: مضغوط اسم المنتج: Compact INS نوع المنتج أو المكون: تعريف قطب الفصل: 3P نوع الشبكة: AC DC تردد الشبكة: 50/60 هرتز [أي] تيار التشغيل الاسمي: AC-21B: 2000 تيار متردد 50/60 هرتز 220/240 فولت AC-21B: 2000 أمبير تيار متردد 50/60 هرتز 380/415 فولت AC-21B: 2000 أمبير تيار متردد 50/60 هرتز 440/480 فولت AC-21B: 2000 أمبير تيار متردد 50/60 هرتز 480 فولت NEMA AC-21B: 2000 أمبير تيار متردد 50/60 هرتز 500/525 فولت AC-21B: 2000 أمبير تيار متردد 50/60 هرتز 660/690 فولت AC-22B: 2000 أمبير تيار متردد 50/60 هرتز 220/240 فولت تيار متردد -22B: 2000 أمبير تيار متردد 50/60 هرتز 380/415 فولت AC-22B: 2000 أمبير تيار متردد 50/60 هرتز 440/480 فولت AC-22B: 2000 أمبير تيار متردد 50/60 هرتز 480 فولت NEMA AC-22B: 2000 أمبير تيار متردد 50/60 هرتز 500/525 فولت AC-22B: 2000 أمبير تيار متردد 50/60 هرتز 660/690 فولت DC-21B: 2000 أمبير تيار مستمر 125 فولت قطبان على التوالي DC-22B: 2000 أمبير تيار مستمر 125 فولت قطبان في القطب المتسلسل [Ui] جهد العزل الاسمي: 1000 فولت تيار متردد 50/60 هرتز [Uimp] جهد تحمل النبض الاسمي: 12 كيلو فولت [Ith] التيار الحراري الخارجي التقليدي: 2000 أمبير عند 60 درجة مئوية [Icm] قدرة صنع الدائرة القصيرة الاسمية: 105 كيلو أمبير فقط مع فاصل الحمل 690 فولت تيار متردد عند 50/60 هرتز 105 كيلو أمبير مع قاطع دائرة الحماية من المنبع 690 فولت تيار متردد عند 50/60 هرتز [Ue] جهد التشغيل الاسمي: 125 فولت تيار مستمر 690 فولت تيار متردد 50/60 هرتز ملاءمة العزل: نعم اتصل مؤشر الموضع: نعم انقطاع مرئي: لا شيء درجة التلوث: 3 ميزات تكميلية نوع التحكم: مقبض الأسطوانة الأمامية المباشرة لون المقبض: أسود نوع التركيب: دعم التركيب الثابت: لوحة السكك الحديدية الوصلة العلوية: الوصلة الهابطة الأمامية: الخدمة المقدرة الأمامية: فئة الخدمة المتقطعة المستمرة: فئة 120 – 60% [Icw] تيار تحمل اسمي قصير المدى: 0. • 5 ثانية خلال 50 كيلو أمبير مطابق للمواصفة IEC 60947-3 مطابق لـ 30 ثانية خلال 11 كيلو أمبير IEC 60947-3 مطابق لـ 20 ثانية خلال 13 كيلو أمبير IEC 60947 -3 3 ثانية خلال 30 كيلو أمبير وفقًا للمواصفة IEC 60947-3 0. • 8 ثانية خلال 50 كيلو أمبير. • متوافق مع IEC 60947-3 1 ثانية خلال 50 كيلو أمبير متوافق مع IEC 60947-3 التحمل الميكانيكي: 3000 دورة التحمل الكهربائي: AC-21B: 100 دورة 220/240 فولت تيار متردد 50/60 هرتز AC-21B: 100 دورة 380/415 فولت تيار متردد 60/50 هرتز AC-21B: 100 دورة 440/480 فولت تيار متردد 60/50 هرتز AC-21B: 100 دورة 480 فولت تيار متردد 60/50 هرتز مطابق لـ NEMA AC-21B: 100 دورة 500/525 فولت تيار متردد 60/50 هرتز AC-21B: 100 دورة 660/690 فولت تيار متردد 50/60 هرتز AC-22B: 100 دورة 220/240 فولت تيار متردد 50/60 هرتز AC-22B: 100 دورة 380/415 فولت تيار متردد 50/60 هرتز AC-22B: 100 دورة 440/480 فولت تيار متردد 50/60 هرتز AC-22B: 100 دورة 480 فولت تيار متردد 50/60 هرتز مطابقة لـ NEMA AC-22B: 100 دورة 500/525 فولت تيار متردد 50/60 هرتز AC-22B: 100 دورة 660/ 690 فولت تيار متردد 60/50 هرتز DC-21B: 100 دورة 125 فولت تيار مستمر قطبان متتاليان DC-22B: 100 دورة 125 فولت تيار مستمر قطبان متتاليان مسافة التوصيل: 70 مم الارتفاع: 440 مم العرض: 347. • 5 مم العمق: 227. • 5 مم وزن المنتج: 35 كجم معايير الظروف المحيطة: IEC 60947-1 IEC 60947-3 شهادات المنتج: KEMA-KEUR درجة حماية IP: IP40 المطابقة للمعيار IEC 60529 IK درجة الحماية: IK07 المطابقة للمعيار EN 50102 درجة حرارة التشغيل المحيطة الاسمية: -2570 ظروف التخزين البيئية: -5085 درجة مئوية
