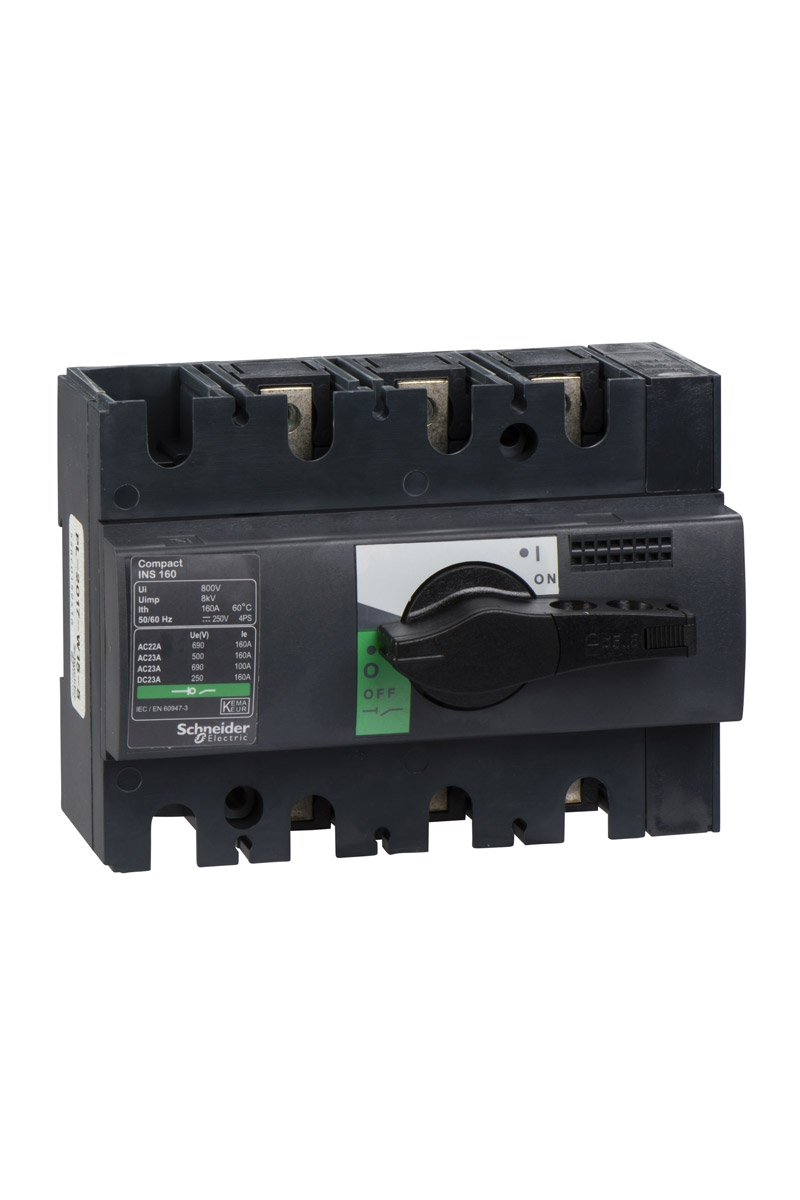

شنايدر 28912 Ins 1603p قواطع تحميل

• سلسلة ميزات منتج Schneider Load Breaker: مضغوط اسم المنتج: Compact INS نوع المنتج أو المكون: تعريف قطب الفصل: 3P نوع الشبكة: DC AC تردد الشبكة: 50/60 هرتز [أي] تيار التشغيل الاسمي: AC-22A: 160 تيار متردد 50/60 هرتز 220/240 فولت AC-22A: 160 أمبير تيار متردد 50/60 هرتز 380/415 فولت AC-22A: 160 أمبير تيار متردد 50/60 هرتز 440/480 فولت 160 أمبير تيار متردد 22A: 160 أمبير تيار متردد 50 /60 هرتز 500 فولت AC-22A: 160 أمبير تيار متردد 60/50 هرتز 660/690 فولت AC-23A: 100 أمبير تيار متردد 60/50 هرتز 660/690 فولت AC-23A: 160 أمبير تيار متردد 60/50 هرتز 240/220 فولت AC-23A: 160 أمبير تيار متردد 50/60 هرتز 380/415 فولت AC-23A: 160 أمبير تيار متردد 50/60 هرتز 440/480 فولت AC-23A: 160 أمبير تيار متردد 50/60 هرتز 500 فولت DC-22A: 160 أمبير تيار مباشر 125 فولت 2 قطب في سلسلة DC-23A: 160 أمبير تيار مستمر 125 فولت 2 قطب في سلسلة [Ui] جهد العزل الاسمي: 750 فولت تيار متردد 50/60 هرتز [Uimp] جهد تحمل النبض الاسمي: 8 كيلو فولت [Ith] حراري تقليدي في الهواء الطلق التيار: 160 أمبير عند 60 درجة مئوية [Icm] قدرة صنع الدائرة القصيرة الاسمية: 154 كيلو أمبير مع قاطع دائرة الحماية من المنبع 690 فولت تيار متردد عند 50/60 هرتز، فاصل حمل 20 كيلو أمبير فقط 690 فولت تيار متردد عند 50/60 هرتز [Ue] اسمي جهد التشغيل: 125 فولت تيار مستمر 690 فولت تيار متردد 50/60 هرتز ملاءمة للعزل: نعم مؤشر موضع الاتصال: نعم قطع مرئي: لا شيء درجة التلوث: 3 ميزات تكميلية نوع التحكم: ذراع دوار لون المقبض: أسود نوع التركيب: ثابت دعم التركيب : لوحة DIN السكك الحديدية الاتصال العلوي: اتصال أمامي لأسفل: أمامي الطاقة القصوى: AC-23: 110 كيلو واط عند 500/525 فولت تيار متردد 50/60 هرتز AC-23: 45 كيلو واط عند 220/240 فولت تيار متردد 50/60 هرتز AC-23 : 75 كيلووات عند 380/415 فولت تيار متردد 50/60 هرتز AC-23: 90 كيلووات عند 440 فولت تيار متردد 50/60 هرتز AC-23: 90 كيلووات عند 660/690 فولت تيار متردد 50/60 هرتز الواجب المقدر: فئة الخدمة المتقطعة المستمرة : فئة 120 – 60% أبعاد العلبة لـ Ithe: 260 مم × 160 مم × 55 مم [Icw] تيار تحمل اسمي قصير المدى: 0. • 01 كيلو أمبير لمدة 30 ثانية مطابق للمواصفة IEC 60947-3 1، مطابق لـ 20 ثانية خلال 23 كيلو أمبير IEC 60947-3 مطابق لـ 3 ثوان خلال 3. • 175 كيلو أمبير IEC 60947-3 مطابق لـ 1 ثانية خلال 5. • 5 كيلو أمبير IEC 60947-3 المتانة الميكانيكية: 15000 دورة التحمل الكهربائي: AC-22A: 1500 دورة 220/240 فولت تيار متردد 50/60 هرتز تيار متردد- 22 أمبير: 1500 دورة 380/415 فولت تيار متردد 50/60 هرتز AC-22A: 1500 دورة 440 فولت تيار متردد 50/60 هرتز AC-22A: 1500 دورة 500 فولت تيار متردد 50/60 هرتز تيار متردد -23A: 1500 دورة 220/240 فولت تيار متردد 50/60 هرتز AC-23A: 1500 دورة 380/415 فولت تيار متردد 50/60 هرتز AC-23A: 1500 دورة 440 فولت تيار متردد 50/60 هرتز AC-23A: 1500 دورة 500 فولت تيار متردد 50/60 هرتز DC-22A: 1500 دورات 250 فولت تيار مستمر 2 قطب في سلسلة 690 فولت تيار متردد 50/60 هرتز مسافة الاتصال: 30 ملم الارتفاع: 100 ملم العرض: 135 ملم العمق: 62. • 5 ملم وزن المنتج: 0. • 8 كجم معايير الظروف البيئية: IEC 60947-3 IEC 60947-1 المنتج الشهادات: CCC KEMA -KEUR درجة الحماية IP: IP40 المطابقة للمعيار IEC 60529 IK درجة الحماية: IK07 المطابقة للمعيار EN 50102 درجة حرارة التشغيل المحيطة الاسمية: -2570 درجة مئوية ظروف التخزين المحيطة: -5085 درجة مئوية
